Háromnegyed automata szitanyomó gépek ( THIEME 3000 )

Az 3000-es típusú szitanyomógépekbe az ívet a kezelő elé kiszaladó asztalra kézzel kell felhelyezni, de a nyomás után a gép az ívet szállító szalagra helyezi.

A rákelkeret az asztal síkjával párhuzamosan emelkedik vagy sűllyed. A kialakult konstrukció hosszú évek tapasztalatainak eredménye, amely akár az 50mm vastagságot is elérő nyomathordozók sokoldalú megmunkálását is lehetővé teszi.
A nyomóasztal és a párhuzamosan emelkedő felsőrész megegyezik a Thieme 1000 tip szitanyomógépekkel. Különösen előnyös a felhasználóbarát felépítés mellett:

az önbeálló rákelmű,
a szitakeretek gyors rögzítő rendszere,
az intelligens programvezérlés.

A rákel mozgása után, a nyomás végén fogók ( greiferek) megfogják a flexibilis vagy merev nyomathordozót. A greiferek úgy vannak kialakítva, hogy a nyomathordozó vastagságának növekedésével a greifer tartó ereje lineárisan nő. A nyomóasztal kiszaladásakor a greiferek a nyomathordozót a kirakó szalagra ejtik. A kirakás iránya a megrendeléstől függően lehet a géptől jobbra, balra, vagy esetleg hátra. A kirakó szállítószalag sebessége elektrónikusan változtatható.

Típus	3010	3020	3030
Nyomtatási formátum (mm)	550 X 750	750 X 1050	1000 X 1400
Max. szitakeret (mm)	1000 X 1100	1200 X 1400	1450 X 1750
Nyomóasztal külső mérete (mm)	800 X 1000	1000 X 1300	1250 X 1650
Vákuumos felület (mm)	570 X 765	765 X 1065	1020 X 1410
Óránkénti nyomások száma max.	1250	1100	900
Külméretek H x SZ x M (m)	2,3 X 1,7 X 1,3	2,6 X 2,0 X 1,3	3,2 X 2,4 X 1,3
Tömeg (kg)	1250	1350	1600

Típus	1040	1050	1060
Nyomtatási formátum (mm)	1200 X 1600	1400 X 1800	1550 X 2100
Max. szitakeret (mm)	1700 X 2000	1900 X 2200	2050 X 2500
Nyomóasztal külső mérete (mm)	1450 X 1900	1650 X 2100	1800 X 2400
Vákuumos felület (mm)	1215 X 1665	1410 X 1860	1560 X 2160
Óránkénti nyomások száma max.	750	650	550
Külméretek H x SZ x M (m)	3,6 X 2,67 X 1,3	4,0 X 2,8 X 1,3	4,3 X 3,1 X 1,3
Tömeg (kg)	1800	1900	2000

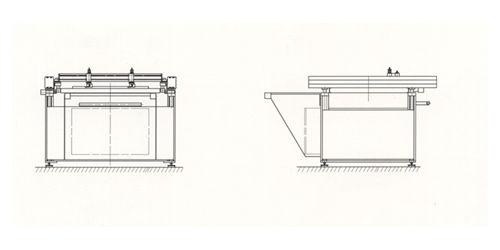

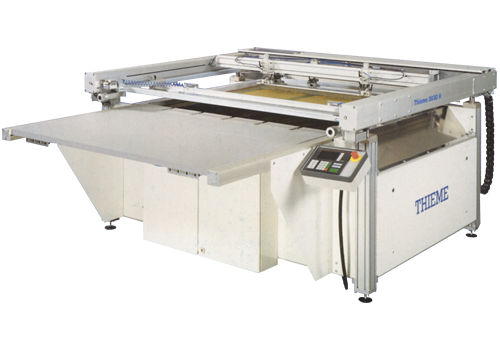

THIEME 3000 tip háromnegyed automata szitanyomó gépek
